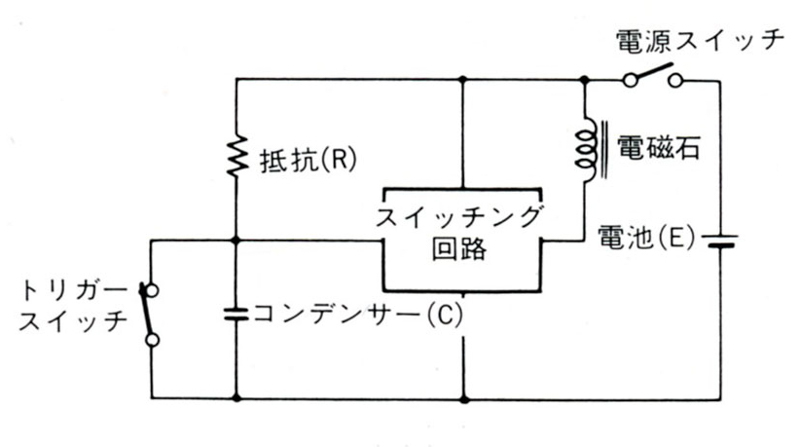

図2:CR時定数回路を用いた電子制御シャッターの制御回路。シャッターが開くと同時にトリガースイッチが開きコンデンサーに充電が始まる。コンデンサーの電圧が一定値になるとスイッチング回路でこれを検出し、電磁石をオフにする。(金野剛志「カメラメカニズム教室(下)」朝日ソノラマ刊より)
